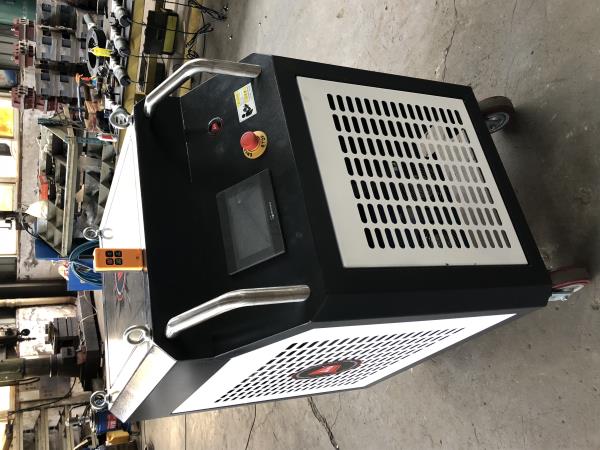

管道坡口机液压系统原理介绍

发布时间：2019-12-03浏览次数：68

管道坡口机液压系统工作原理是有若干个回路构成

1、刀具反转回路

刀具反转回路该回路由齿轮泵1、齿轮分流器2、电磁溢流阀3、份额调速阀4、马达5组成，完成刀具反转，且转速可变。份额调速阀具有的稳压效果改善了马达的动态特性。单向阀13用以进步回油背压。

2、份额阀控匍匐回路

该回路由齿轮泵1、齿轮分流器2、份额溢流阀6、三位四通电磁份额换向阀7、马达8所组成。份额换向阀和转速传感器完成对匍匐速度的调理，必要时还能够完成快进、回退。份额溢流阀调理马达进油压力值巨细，完成不同的材质选用不同的进给力。

3、安全回路

该回路主要由液控单向阀12组成，当刀具俄然中止滚动时，匍匐马达8很快卸压，确保刀具和机体不损坏。
4、径向进给回路
该回路由齿轮泵1、齿轮分流器2、溢流阀ll、三位四通电磁换向阀9、液压马达10、份额调速阀14组成。完成刀具径向低速进给，当径向铣透后换向阀断电，径向进给自锁，即可进行周向匍匐进给。
