管端坡口机

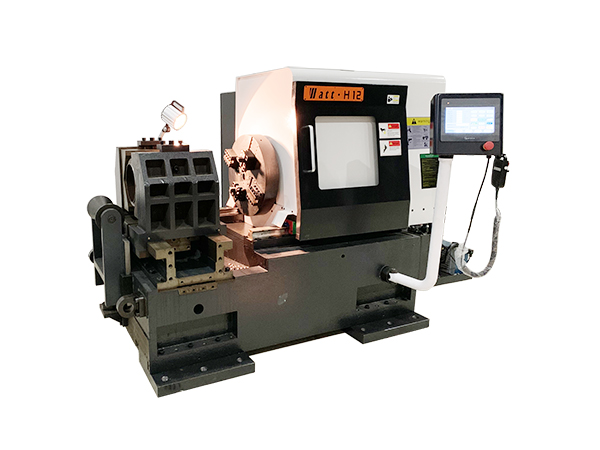

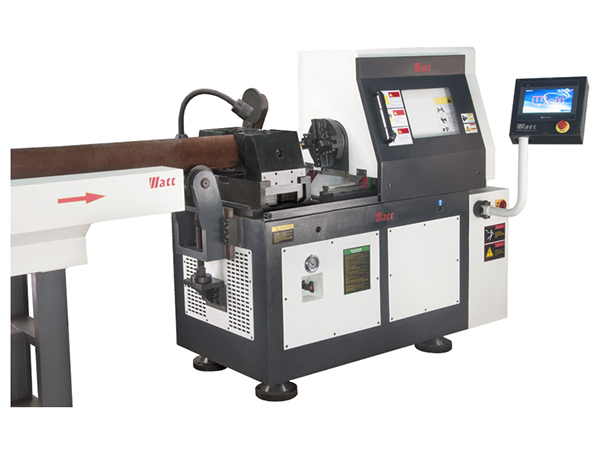

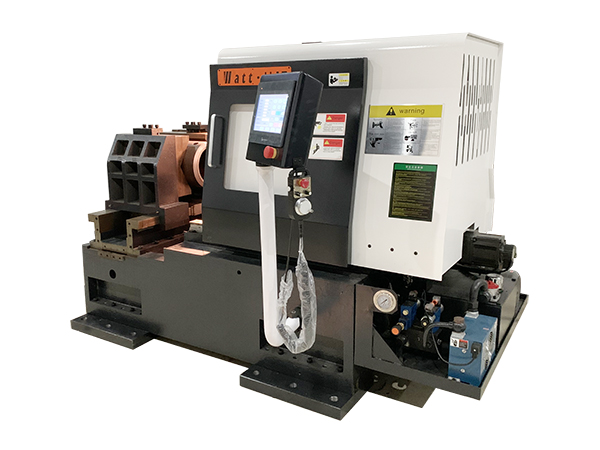

H系列固定式数控高效管端坡口机

沃尔特H系列固定式高速管端面坡口机(固定坡口机),是对管子端面进行快速坡口加工的一种专用机床。自动对中式液压夹紧,可编程式自动进刀,可选配电动升降装置,以适应不同...

产品视频

产品介绍

产品简介

      沃尔特H系列固定式高速管端面坡口机(固定坡口机),是对管子端面进行快速坡口加工的一种专用机床。自动对中式液压夹紧,可编程式自动进刀,可选配电动升降装置,以适应不同直径规格的管道在同一管道滚架上使用,本产品适应于碳钢、不锈钢、合金钢等多种材质钢管的多种坡口形式的加工,坡口质量好,工作效率高,操作简单,适用于石油、化工、天然气、核电等行业管道批量快速加工,是管道预制加工的关键设备。


 产品特点

1、完全的冷切割方式,不改变管子材质;

2、高速切割,完成一道坡口只需20秒;

3、成型坡口刀,让坡口加工更简单,更精准;

4、4刀位设计,可适应更多加工工况;

5、超高效率,适合大批量管道坡口加工;

6、液压式自动对中夹紧,双V型超宽环抱夹爪,夹紧更牢固;

7、伺服自动进退刀,超大进刀行程,程序任意控制,加工更精准;

8、主机自带升降系统,完美适应不同规格的管道在同一物流线上使用;

9、触屏操作,参数预设,一键自动运行,操作简单;

10、适用材质:碳钢,合金钢,不锈钢,低温钢,硬质塑料等。

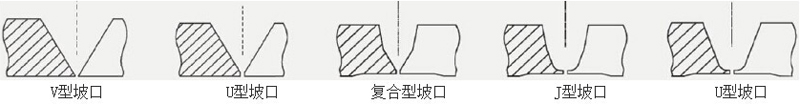

坡口类型

V型坡口,J型坡口,U型坡口,双坡口,复合型坡口(坡口类型及坡口角度,以及加工管道材质,请订购前申明)



 加工效率参考表

机械冷加工,PLC程序控制,加工精度高,高效坡口,例H-170切割效率见下表:

管径及材质

51*4.5MM

63*6MM

89*8MM

114*10MM

159*10MM

碳钢

8S

9S

16S

20S

36S

不锈钢

8S

9S

18S

22S

40S

注:上表所有加工时间以加工30°坡口为例,不含初次调整辅助时间、5S夹紧时间、15S主轴启动进刀退刀时间、5S夹紧松开时间。


 技术参数

参数型号

H6H12H18H24H32H48

夹紧范围(mm)

1''-6''
35-170

2''-12''
50-325

6''-18''
168-457
12''-24''
325-610
18''-32''
 457-820
16''-48''
406-1220

加工壁厚(mm)

4-204-204-254-254-404-40

夹紧装置

全自动全自动全自动全自动全自动全自动
功率(KW)5.57.57.57.53045

进刀行程(mm)

150200200200300300

最短长度(mm)

250320600600700700
刀盘转速(rpm)200150110554540
刀具硬质合金


参数型号

H6H12H18H24H32H48
自动夹紧装置******
半自动夹紧装置------
自动进刀******
半自动进刀------
升降台******
内壁追踪------
物料送料架------
刀架装置******
排屑装置------
管道储存装置------

注:"*"为标配装置,"-"为选配装置

 加工刀具
 为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。

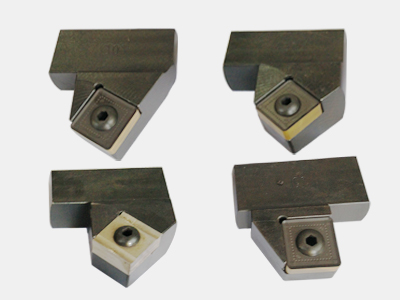

201881716160421.jpg嵌入式刀具
刀柄材质:40Cr   刀片材质:硬质合金
种类:平口刀,坡口刀,复合坡口刀,内坡口刀


物流系统
 按需定制配套物流系统,一切从满足用户需求出发。自动进给或手动进给可选,辊架长度和尺寸大小按需定制

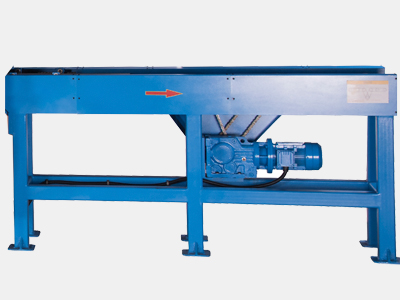

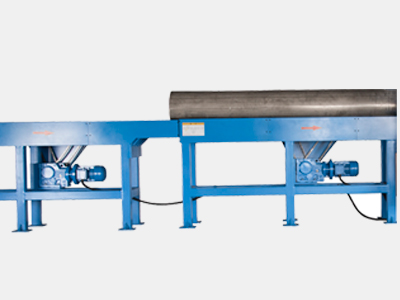

管道进料输送系统管道出料输送系统

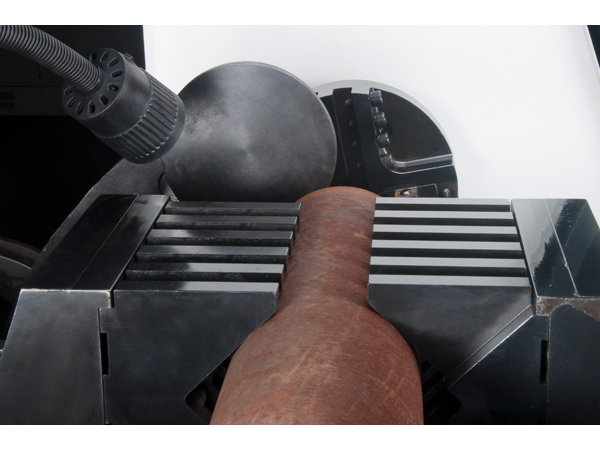

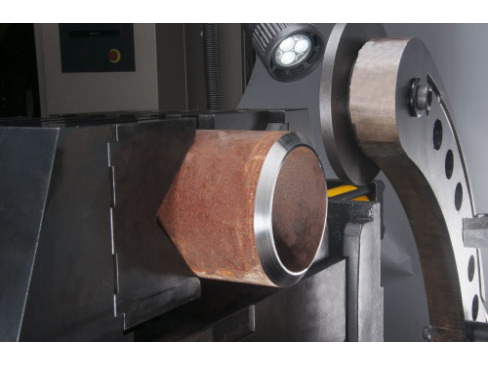

管道定位装置管道夹紧装置

相关产品

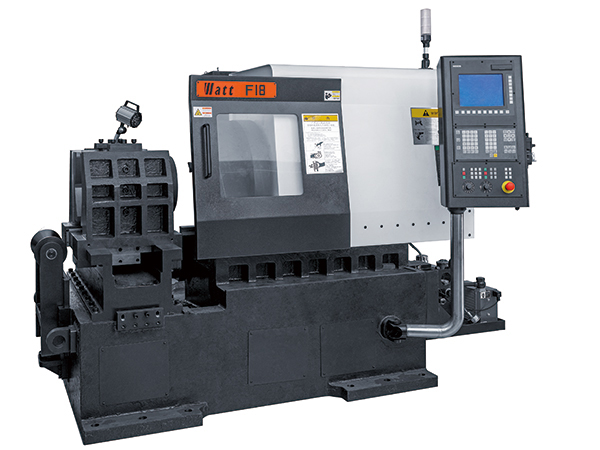

F18-固定式数控高效管端坡口机

沃尔特固定式高速管端面坡口机,是对管子端面进行快速坡口加工的一种专用机床。自动对中式液压夹紧,可编程...

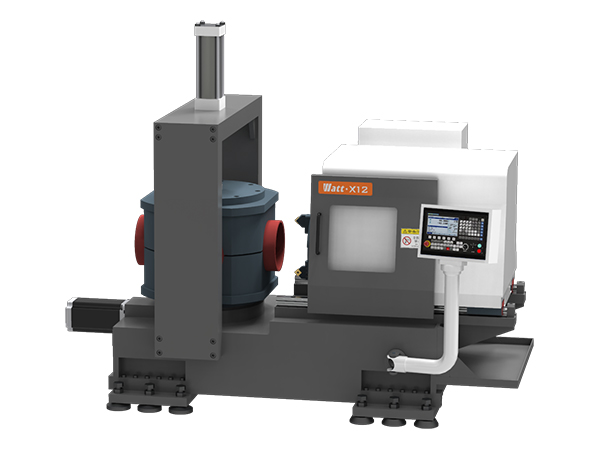

X系列弯头坡口机
