X系列弯头坡口机-【沃尔特机械科技股份有限公司】

产品视频

产品简介

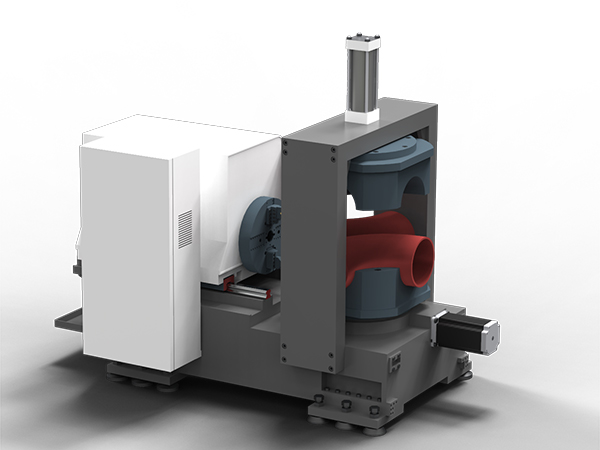

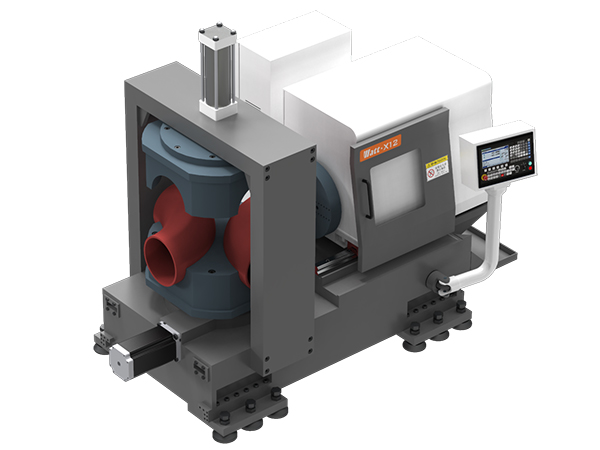

X系列产品为固定式高速弯头坡口机，是对弯头进行快速坡口加工的一种专用机床。自动液压夹紧，可编程式自动进刀，本产品适应于碳钢、不锈钢、合金钢等多种材质钢管的多种坡口形式的加工，坡口质量好，工作效率高，操作简单，适用于石油、化工、天然气、核电等行业管道批量快速加工，是管道预制加工的关键设备

产品特点

1、完全的冷切割方式，不改变弯头材质；

2、高速切割加工，加工类型和切削速度由程序控制；

3、夹具液压夹紧系统，自动对中，自动夹紧；

4、首次对刀，后续可自动记忆刀具位置，轻松设置刀补；

5、进刀系统采用独立伺服电机驱动，

6、可加工的切割坡口形式：U型，V型，J型以及双V型和复合型；

7、专用数控系统，填空式人机对话，参数预设，让一切变得更简单；

加工功能：

管端坡口；管端平口；复合坡口；

坡口类型:

V型坡口，J型坡口，U型坡口，双坡口，复合型坡口

坡口类型及坡口角度，以及加工管道材质，请订购前申明

技术参数：

注：相关技术参数仅供参考，不作为最终交货标准

其他参数：

坡口机结构：床身、齿轮箱、弯头转台夹具90°一档（自动四等分）、

（1）动力结构：齿轮箱、直线导轨。

（2）控制系统：采用专用数控系统（填空式输入)控制，操作方便。

加工刀具

1、成型刀具:
材质：M42和M35
种类：坡口刀，双面坡口刀，复合坡口刀，
角度：0度，30度，37度

2、嵌入式刀具:
材质：40Cr 刀片材质：硬质合金，
种类：坡口刀，复合坡口刀
角度：0度，30度，37度

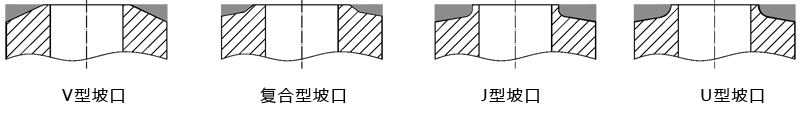

坡口效果图
可加工材料管道：碳钢、不锈钢、耐热镍铬铁合金、哈氏合金、双向不锈钢、超级双向合金钢等；
