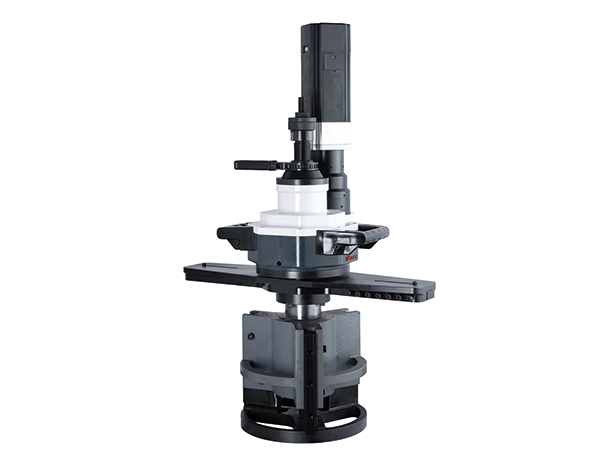

S系列内涨式管子坡口机

沃尔特S系列內涨式管子坡口机,可对各种规格的管道端面进行坡口加工,也可对压力容器,法兰面进行切削加工,安装和操作十分简单。整机"Y"字形的结构设计,径向空间小,重量...

产品视频

产品介绍

产品简介
 沃尔特S系列內涨式管子坡口机,可对各种规格的管道端面进行坡口加工,也可对压力容器,法兰面进行切削加工,安装和操作十分简单。整机"Y"字形的结构设计,径向空间小,重量轻,便于携带,是一种小便捷的管道坡口加工工具,更是一种移动的管端坡口小机床,适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料坡口加工,广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。

产品特点

1、完全的冷切割,不改变管子材质;

2、管内径安装,整机"Y"字形的结构;

3、可加工坡口形式:"U"单"V"双"V"及"J"型;

4、还可用于管内壁修复加工以及深孔加工;

5、加工范围:内径从60mm到820mm的不同规格管道,均可选型;

6、气动或电动两种驱动方式可选;

7、非标产品,可按需定制


 加工功能

1、管端内、外坡口
2、管端平口

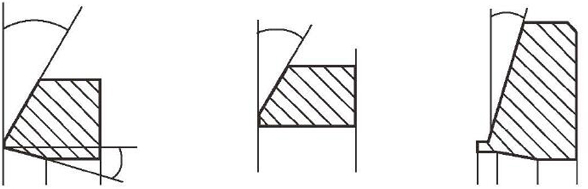

   坡口类型




 技术参数

型号规格

加工范围mm

坡口壁厚mm

额定功率kw

刀盘转速rpm

电动气动
S6QS6

Ф60-170

≤15

1.43

34

S8QS8

Ф80-240

≤15

1.43

16

S12QS12

Ф150-330

≤ 15

1.43

10

S24QS24

Ф300-600

≤ 15

2.0

8

S32QS32

Ф600-820

≤ 15

2.0

7


 动力参数

气动式:安全防爆,性能稳定,便于维修。气源要求:压力0.63~0.8Mpa,耗气量1500~2000L/min;

电动式:性能稳定,应用广泛。电源要求:功率:1.43-2.0KW,电压:220v;频率:50Hz;

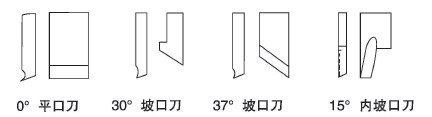

 加工刀具

 如需加工其他角度坡口,订购前请申明,并请告知管道材质!

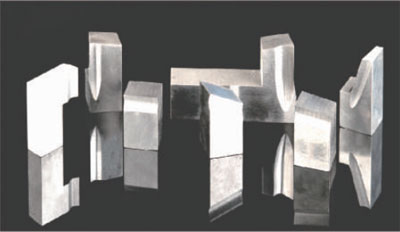

一体式刀具(标配)

一体式设计,可通过磨刀,循环使用;
 材质:M42和 M35(选配)


操作方法

1. 测量需加工管子的内径尺寸,根据涨紧块图表选取所需的涨紧块,安装在涨紧楔块上,拧紧螺栓,确保固定牢靠、无松动。

2. 根据加工要求,选择刀具图表中合适角度的刀具,安装在机器刀盘上,拧紧螺栓,固定刀具。

3. 旋转进给手轮,伸长进刀主轴。

4. 将机器涨紧机构伸入管子中,刀盘上刀具与管子端面应留有足够的进给空间。

5. 旋转涨紧手轮,同时调整机器位置,确保机器进刀主轴与管子中心同轴。用呆扳手拧紧涨紧手轮上的螺帽。

6. 启动马达,旋转进给手轮,刀刃与管壁接触,进行坡口。

7. 完成加工后,先退出刀具,再松开涨紧机构,从管子上拆下机器。
