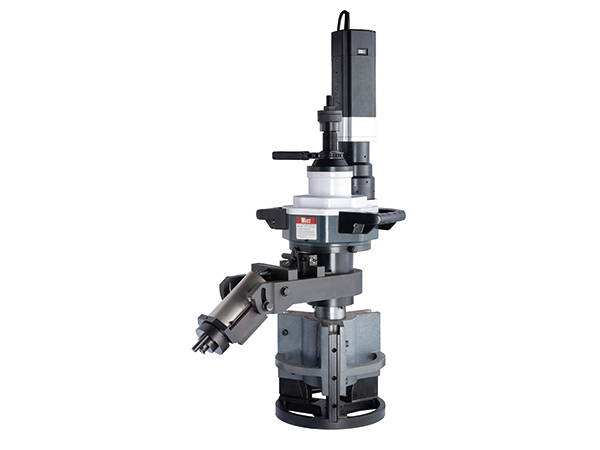

II系列内涨式管子坡口机

沃尔特II系列-內涨式管子坡口机,采用自动走刀拖板机构设计,坡口角度可调范围内任意调节;适用于厚壁管的坡口加工,更可对焊后的凸面法兰和平面法兰进行切削坡口加工。其设计巧妙,切削量可微调,手动和自动两种进给方式自由切换,

型号:II 加工:坡口 应用:管道/管子 范围:Ф80-820mm 驱动:电动式, 气动式 类别:管子端面坡口机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介

     沃尔特II系列-內涨式管子坡口机,采用自动走刀拖板机构设计,坡口角度可调范围内任意调节;适用于厚壁管的坡口加工,更可对焊后的凸面法兰和平面法兰进行切削坡口加工。其设计巧妙,切削量可微调,手动和自动两种进给方式自由切换,管内径安装,是一种可移动的,功能强大的管端坡口机床,适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料坡口加工,广泛应用于石油、化工、天然气、核电、等行业的重型管程安装及管道抢修作业的现场。


 产品特点

1、切削量可微调;

2、坡口角度可调:0°-37°;

3、完全的冷切割,不改变管子材质;

4、手动和自动进刀两种进给方式,自由切换;

5、可加工坡口形式:"U"单"V"双"V"及"J"型;

6、加工范围:内径从80mm到820mm的不同规格管道,均可选型;

7、气动或电动两种驱动方式可选;


 主要加工功能:

1、管端外坡口;2、管端内坡口;3、管端平口;4、复合型坡口;5、法兰面



坡口类型



技术参数

型号规格

加工范围mm

             坡口壁厚mm

额定功率kw

刀头转速rpm

电动气动
S8IIQS8II

Ф80-240

≤75

1.43

16

S12IIQS12II

Ф150-330

≤75

1.43

14

S24IIQS24II

Ф300-600

≤ 75

1.43

10

S32IIQS32II

Ф600-820

≤ 75

2.0

7


 动力参数

气动式:气动马达驱动,空气压力0.8~1.0Mpa,耗气量1500~3500L/min;

电动式:碳刷电机驱动,电源 110V或220V可选,功率:1.7-2.2KW,频率:50~60Hz;


 加工刀具


   如需加工其他角度坡口,订购前请申明,并请告知管道材质!

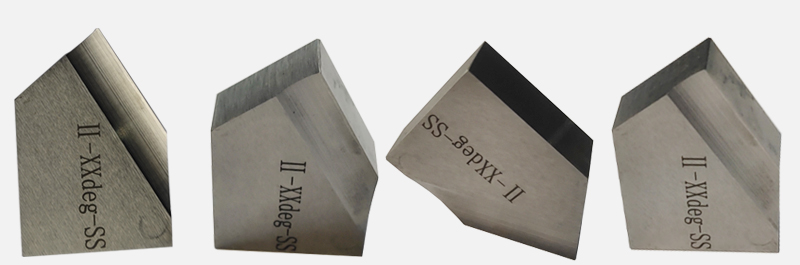

一体式刀具(标配)

一体式设计,可通过磨刀,循环使用;
材质:M42和 M35

操作方法

1. 测量需加工管子的内径尺寸,根据涨紧块图表选取所需的涨紧块,安装在涨紧楔块上,拧紧螺栓,确保固定牢靠、无松动。

2. 根据加工要求,选择刀具图表中合适角度的刀具,安装在机器刀盘上,拧紧螺栓,固定刀具。

3. 旋转进给手轮,伸长进刀主轴。

4. 将机器涨紧机构伸入管子中,刀盘上刀具与管子端面应留有足够的进给空间。

5. 旋转涨紧手轮,同时调整机器位置,确保机器进刀主轴与管子中心同轴。用呆扳手拧紧涨紧手轮上的螺帽。

6. 启动马达,旋转进给手轮,刀刃与管壁接触,进行坡口。

7. 完成加工后,先退出刀具,再松开涨紧机构,从管子上拆下机器。
