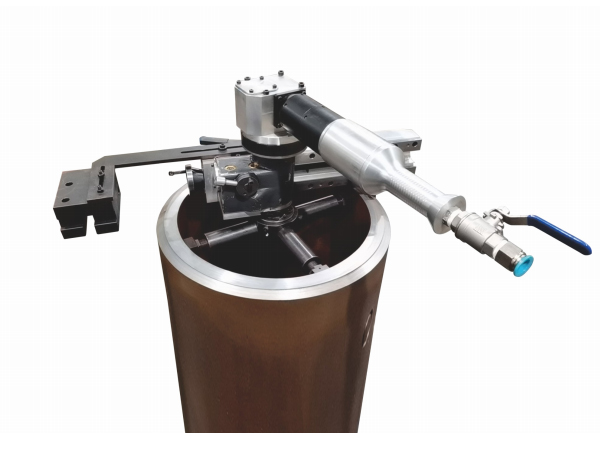

I-II系列內涨式法兰端面加工机

I-II系列內涨式法兰端面加工机，法兰内径安装，针对法兰面，水纹线，密封槽加工而设计研发，采用最新的直线和滚珠螺杆技术，设备整体采用模块化设计理念，每一个环节的设计...

型号：I-II
应用：法兰加工
工序：面加工
直径： 50-1400mm
驱动：气动,电动,数控,液压
标签：內涨式法兰端面加工机法兰加工机法兰机

产品视频

产品介绍

产品简介：
I-II系列內涨式法兰端面加工机，法兰内径安装，针对法兰面，水纹线，密封槽加工而设计研发，采用最新的直线和滚珠螺杆技术，设备整体采用模块化设计理念，每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接，安装抢修工程，为现场施工提供了更高的安全保障和更高的生产效率。

产品特点：

设备主体采用航空铝制造，重量轻，强度稳定性高；

固定方式采用内卡式多爪支撑、带有平衡块微调功能固定更稳；

高精密的机械传动机构确保机器水平、倒置、垂直安装；

模块化设计理念，可实现快速安装、拆卸，满足多种加工环境；

配备空气压力调节阀、操作方便，安全系数高；

技术参数：

型号规格				加工范围		径向自动进刀档位	轴向自动进刀mm	刀盘转速 rpm	额定功率KW
电动	气动	数控	液压	装夹范围mm	加工范围mm	径向自动进刀档位	轴向自动进刀mm	刀盘转速 rpm	额定功率KW
I24-II	QI24-II	SI24-II	YI24-II	50-560	200-610	0.06-0.23 0.16-0.64	手动	10-30	仅配气动
I40-II	QI40-II	SI40-II	YI40-II	200-820	200-1020	0.14-0.22-0.54 0.17-0.27-0.65	0.05-0.07-0.18	10-24	2.0
I60-II	QI60-II	SI60-II	YI60-II	320-1400	400-1420	0.13-0.20-0.50 0.16-0.24-0.59	0.03-0.05-0.11	10-24	2.0

驱动要求

电动式：功率2.0KW 50HZ 220V

气动式：压力1500-3000L/min@0.63-0.8Mpa

数控式：功率：2.0KW-3.0KW 50HZ 380V

液压式；压力13Mpa 28L/Min 7.5KW 380V50HZ 扭矩380N.M

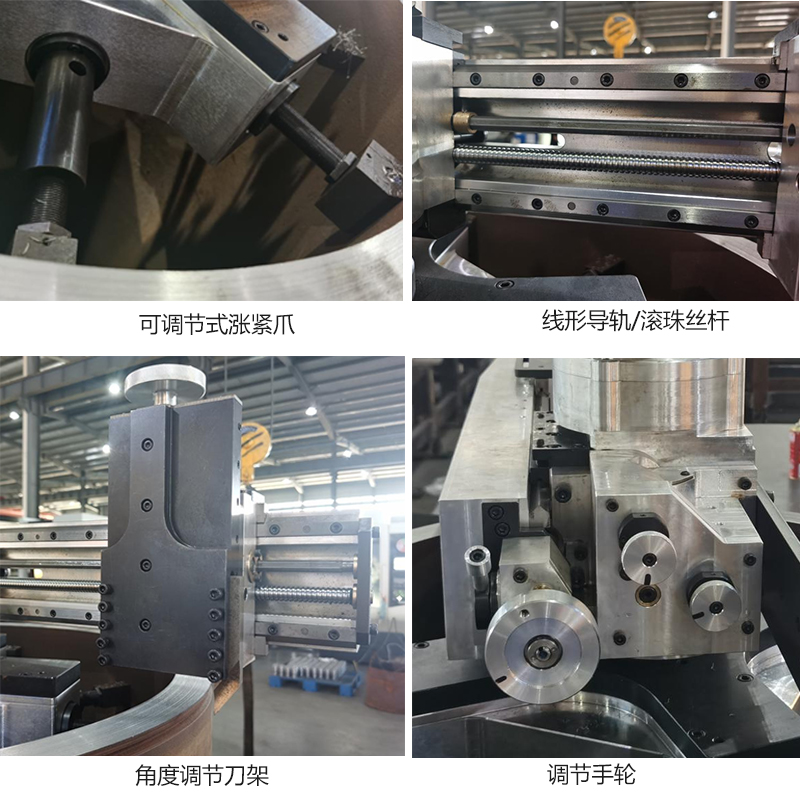

细节展示

法兰加工机

I-II系列內涨式法兰端面加工机

产品视频

产品介绍

相关产品

I-II系列內涨式法兰端面加工机

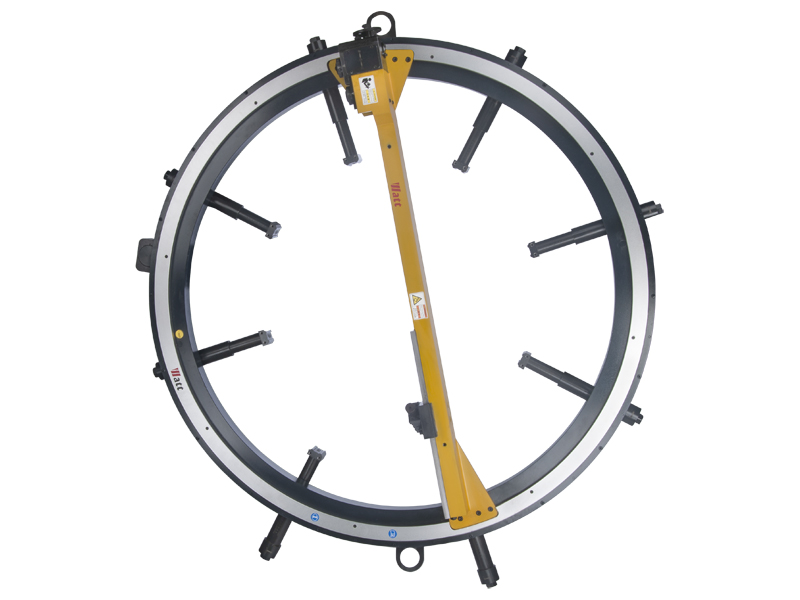

O系列外卡式法兰端面加工机

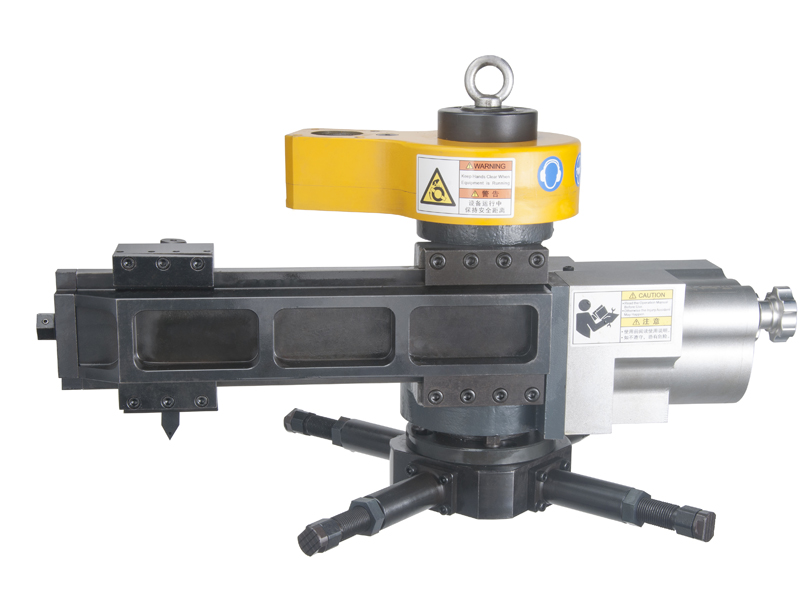

I系列内涨式法兰端面加工机
