• O系列

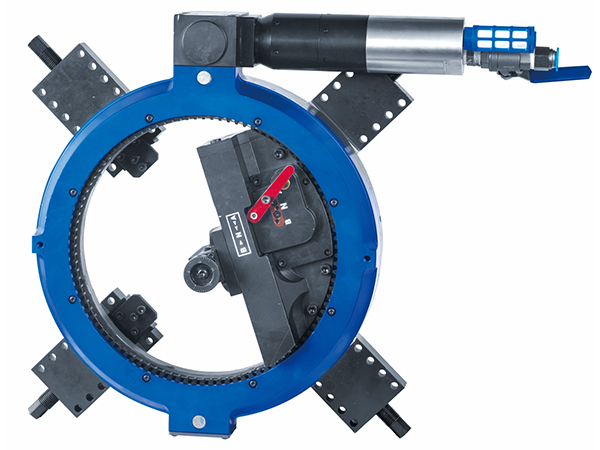

O系列外卡式法兰端面加工机

外卡式法兰端面加工机,针对法兰面,水纹线,密封槽加工而设计研发,采用最新的直线和滚珠螺杆技术,设备整体采用模块化设计理念,每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接,安装抢修工程,为现场施工提供了更高的安全保障和…

型号:O 加工:坡口, 面加工 应用:法兰 范围:1〃- 120〃 驱动:数控式, 液压式 类别:法兰端面加工机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介
外卡式法兰端面加工机,针对法兰面,水纹线,密封槽加工而设计研发,采用最新的直线和滚珠螺杆技术,设备整体采用模块化设计理念,每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接,安装抢修工程,为现场施工提供了更高的安全保障和更高的生产效率。
适用加工法兰范围:OD100-3000mm

产品性能
1、机器可在360°范围内任意安装,使用范围更广;
2、拥有水纹线、平面加工、空转三个复合进刀机构;
3、横、纵刀架、进刀手轮带刻度显示,调节准确方便;
4、刀具在轴向加工水纹线、平面均可实现自动连续进给,保证加工精度;
5、可选用液压驱动,数控驱动,动力强劲,满足不同客户加工要求;
6、 还可选用气动马达驱动,适用防爆现场加工;
7、可实现重载切削,粗加工最大切削深度可达5mm

技术参数

型号装夹范围(mm)加工范围(mm)刀具行程(mm)转速(rpm)重量(kg)
气动数控液压
QO12SO12YO122〃- 12〃1〃- 12〃10010-6062
QO24SO24YO2411〃-24〃1〃- 24〃1005-30160
QO36SO36YO3623〃-36〃0〃- 36〃1004-25310
QO64SO64YO6438〃-63〃8〃- 60〃1007-37419
QO75SO75YO7529〃-75〃1〃- 70〃1000-9980
QO136SO136YO13689〃-136〃45〃- 120〃1005-291820

非标产品可根据客户要求设计制造。

动力选择

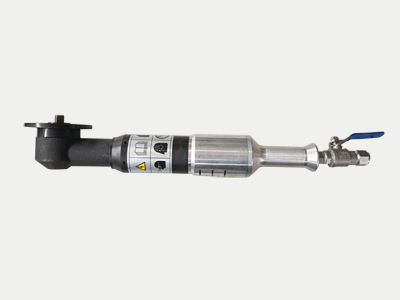

气动式:
气源要求:1500-3000L/min@0.63-0.8Mpa
 功率:2HP,3HP或4HP

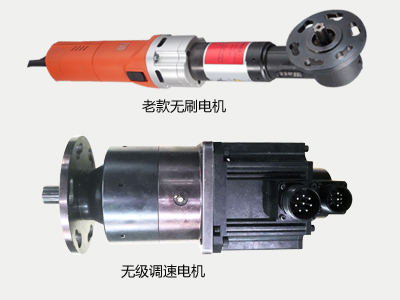

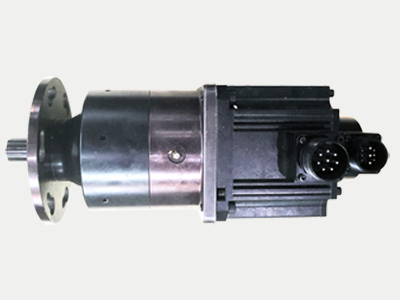

数控式:
电源要求:230V 1PH 50/60Hz或380V 3PH 50/60Hz
 功率:2.0KW或3.0KW

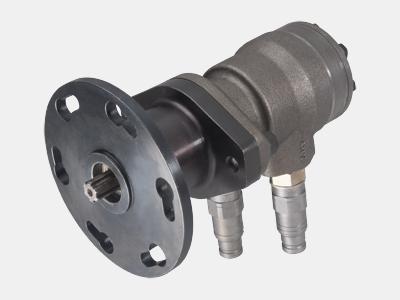

液压式
液压要求:28-50L/min @13Mpa;
适配电源:380V 3PH 50/60Hz
额定压力:13MPa
额定流量:28L/min
最大输出扭矩:380NM

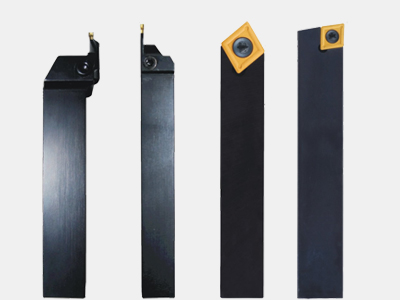

 加工刀具

嵌入式刀具

刀柄材质:40Cr   刀片材质:硬质合金;
种类:切槽刀,法兰面正刀、偏刀 ;

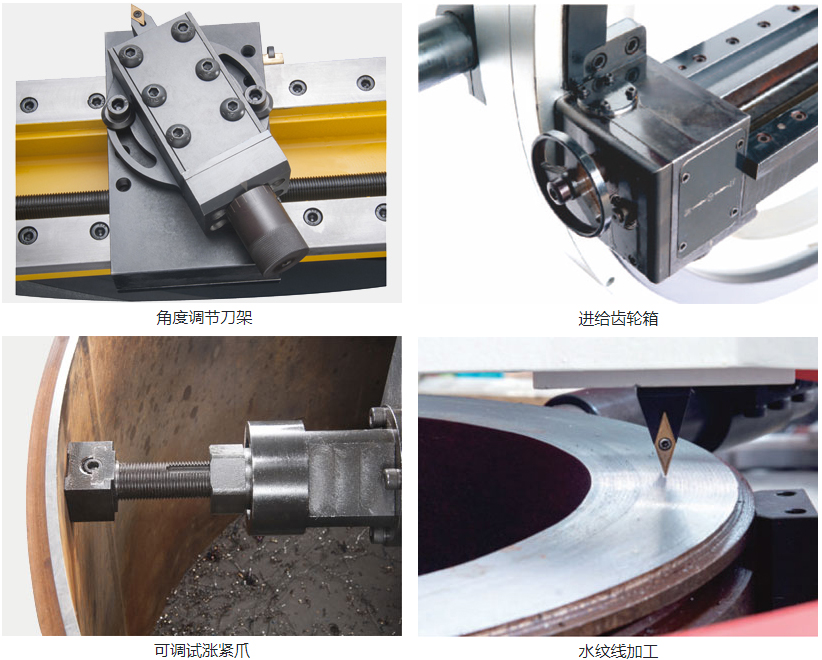

 局部图


 角度调节刀架

复合坡口刀架刀架

可调试涨紧抓

水纹线加工
