N系列数控式高速管道切割坡口一体机

N系列数控式高速管道切割坡口一体机(坡口机),是针对管道批量预制加工研发的切割坡口一体机,是一台高端的高效型管道切割坡口数控加工中心。采用沃尔特自主研发的数控系统,伺服电机驱动,双液压夹紧系统,自动对中,可对各种等级的碳钢、不锈钢、合金钢钢管…

型号:N 加工:切割同时坡口, 坡口 应用:管道/管子 范围:Φ50-914mm 驱动:数控式 类别:管子切割坡口一体机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介
 N系列数控式高速管道切割坡口一体机(坡口机),是针对管道批量预制加工研发的切割坡口一体机,是一台高端的高效型数控坡口机。采用沃尔特自主研发的数控系统,伺服电机驱动,双液压夹紧系统,自动对中,可对各种等级的碳钢、不锈钢、合金钢钢管进行定长切割,管端坡口等管道预制加工。其加工速度快,精度高,坡口质量好,易于操控,适用于石油、化工、天然气、核电等行业管道切削加工。可选配管道自动定长系统,也可与物流系统组合,便于形成高效的流水线作业,是各种管道预制加工的关键设备。

产品特点

1、一台高效的管道切割坡口预制加工的数控加工中心,人机对话参数预置

2、适用于管道批量预制加工,切割坡口同时完成,一次切割,双面坡口

3、前后两组液压夹紧系统,自动对中,精准牢靠

4、内置循环水冷系统,提高机器和刀具的使用寿命

5、主机升降设计,完美适应不同规格管道在同一物流系统上使用

6、独立伺服电机驱动,可实现:联动、差动、独立进退刀

7、通过触摸屏设定好参数,进刀、退刀、切削量、刀具补偿均由程序自动控制,智能高效

8、切割效率示例:管径273mm,壁厚23mm,3分钟内完成一个切割坡口

9、碳钢、不锈钢、合金钢等金属管道的U、V、J、Y等多种形式坡口

10、可选配管道自动定长系统,也可与物流系统组配成高效管道切割坡口预制生产线


加工功能
 1、管道切断
 2、管端坡口
 3、管端平口
 4、同时切断坡口
 5、复合坡口
 6、镗孔
 7、车槽

坡口类型
 V型坡口,J型坡口,U型坡口,双坡口,复合型坡口

 坡口类型及坡口角度,以及加工管道材质,请订购前申明


 技术参数:

型 号

加工范围OD(mm)

额定功率(KW)

刀盘转速(rpm)

升降行程(mm)

进刀行程(mm)切削壁厚(mm)

N12

Ф50-325

10.45

0-50

200

100

单道
不锈钢:20
碳钢:25
多道操作:50

N18

Ф130-450

12.45

0-42

200

100

N24

Ф300-610

17

0-35

200

100

N35

Ф610-914

20

0-25

200

100

相关技术参数仅供参考,不作为最终交货标准

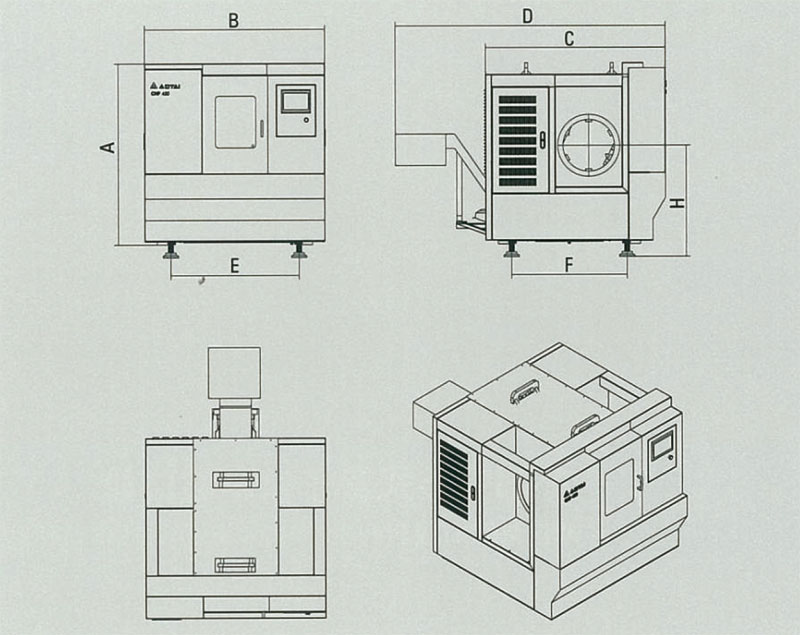

机床尺寸

型号/参数ABCDEFH
N12175017361710261612401120900-1100
N18175017401740261612401120950-1200
N24195019401940281614401440950-1200



其他技术参数:

 电源要求:380V,50-60Hz,3P
 升降行程:200mm
 进刀行程:100mm
 最短下料尺寸:300mm
 刀具:采用成型坡口刀
 刀塔数量:2刀位或4刀位
 坡口角度误差:±0.5
 垂直度误差:±0.5mm/300mm(管子直径)



加工刀具

嵌入式刀具
刀柄材质:40Cr   刀片材质:硬质合金,
种    类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀
角    度:0度,30度,37.5度,双面30度,37.5+10度

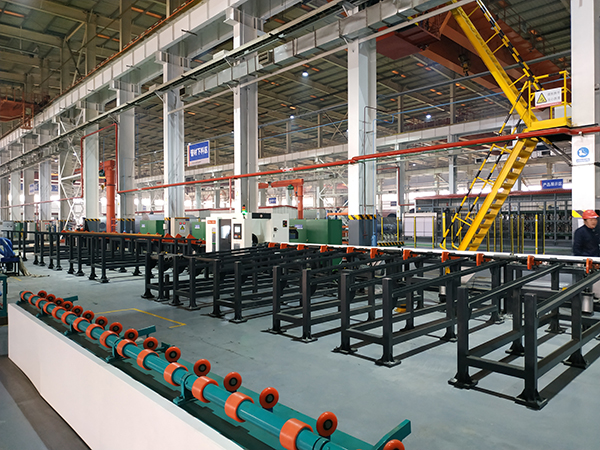

物流系统:

按需定制配套物流系统,一切从满足用户需求出发。自动进给或手动进给可选,辊架长度和尺寸大小按需定制


管道进料输送系统管道出料输送系统

管道定长输送系统管道换向输送系统


产品应用


管端坡口


双面切割坡口
