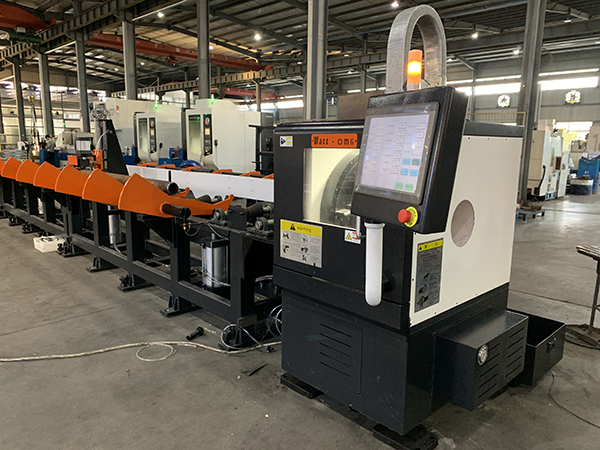

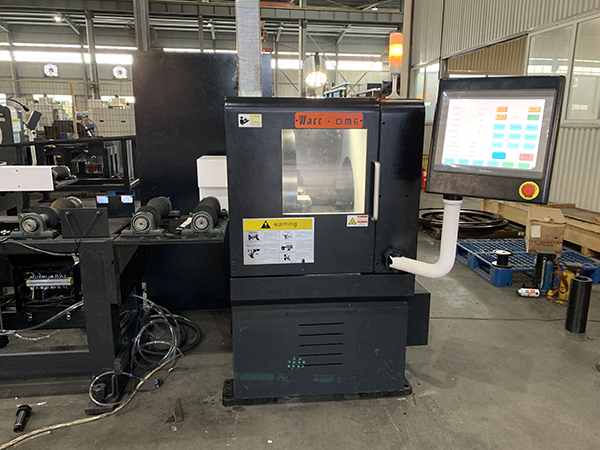

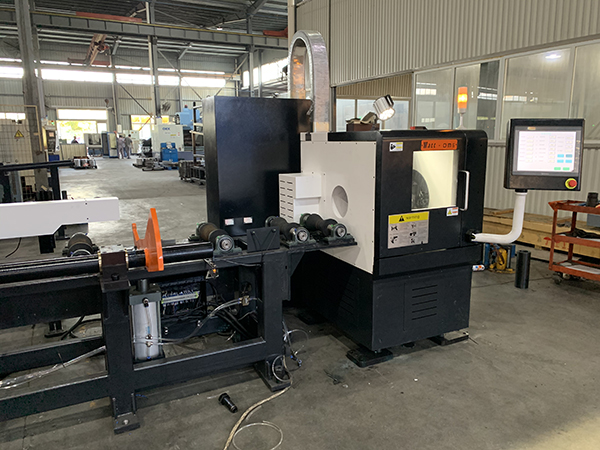

OM系列数控式高速管道切割坡口机

OM系列数控式高速管道切割坡口机,是针对管道批量预制加工研发的切割坡口一体机,是一台高端的高效型管道切割坡口数控加工中心。采用自主研发的数控系统,伺服电机驱动,双...

产品视频

产品介绍

产品概述
OM系列数控式高速管道切割坡口机,是针对管道批量预制加工研发的切割坡口一体机,是一台高端的高效型管道切割坡口数控加工中心。采用自主研发的数控系统,伺服电机驱动,双液压夹紧系统,自动对中,可对各种等级的碳钢、不锈钢、合金钢钢管进行定长切割,管端坡口等管道预制加工。其加工速度快,精度高,坡口质量好,易于操控,适用于石油、化工、天然气、核电等行业管道切削加工。可选配管道自动定长系统,也可与物流系统组合,便于形成高效的流水线作业,是各种管道预制加工的关键设备。

产品特点
1、完全的冷切割方式,不改变管子材质;
2、高速切割加工,加工类型和切削速度由程序控制;
3、中空式双向液压夹紧系统,自动对中,自动夹紧;
4、内置循环水冷系统,提高刀具和机床的使用寿命;
5、首次对刀,后续可自动记忆刀具位置,轻松设置刀补;
6、进刀系统采用独立伺服电机驱动,实现联动或独立进退刀;
7、同时切割和坡口,也可单切断,单坡口,或切断同时双面坡口;
8、可加工的切割坡口形式:U型,V型,J型以及双V型和复合型;
9、独创数控系统,填空式人机对话,参数预设,让一切变得更简单;
10、主机自带升降系统,完美适应不同直径规格的管道在同一物流线上使用;

加工功能:
1、管道切断 ;
2、管端坡口;
3、管端平口;
4、同时切断坡口;
5、复合坡口;
6、镗孔;
7、车槽

坡口类型:

V型坡口,J型坡口,U型坡口,双坡口,复合型坡口

坡口类型及坡口角度,以及加工管道材质,请订购前申明

技术参数:

型号加工范围加工壁厚刀盘转速功率(kw)
OD mm单刀多刀rpm主轴夹紧升降进刀
OM633-1684-25500-1004.52.2 0.55  2.0
OM1250-3254-25500-505.52.20.552.0
OM18130-4505-25500-427.52.2 0.55  2.0
OM24323-6105-25500-35112.2 1.5  2.0
OM30480-7626-25500-25112.21.52.0
OM36580-8656-25500-25112.2 1.5  2.0

相关技术参数仅供参考,不作为最终交货标准

其他参数

电源要求:380V,50-60Hz,3P

升降行程:200mm

最短下料尺寸:300mm

刀具:采用成型坡口刀

刀塔数量:2刀位或4刀位

坡口角度误差:±0.5

垂直度误差:±0.5mm/300mm(管子直径)

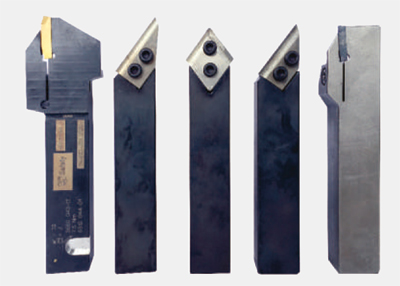

加工刀具:

%E5%B5%8C%E5%85%A5%E5%BC%8F%E5%88%80%E5%85%B7.jpg嵌入式刀具
刀柄材质:40Cr   刀片材质:硬质合金,
种    类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀
角    度:0度,30度,37.5度,双面30度,37.5+10度


物流系统
管道进料输送系统.jpg 管道出料输送系统.jpg
管道进料输送系统管道出料输送系统
管道定长输送系统管道换向输送系统

按需定制配套物流系统,一切从满足用户需求出发。自动进给或手动进给可选,辊架长度和尺寸大小按需定制

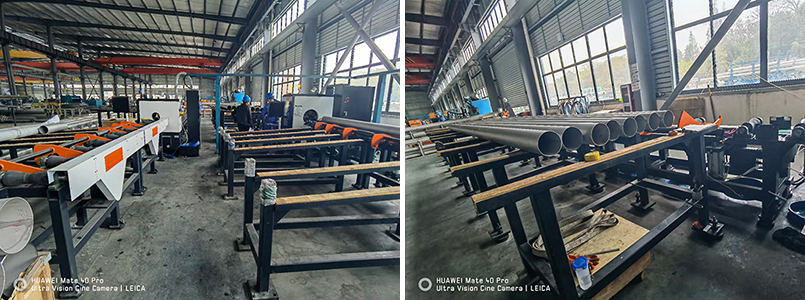

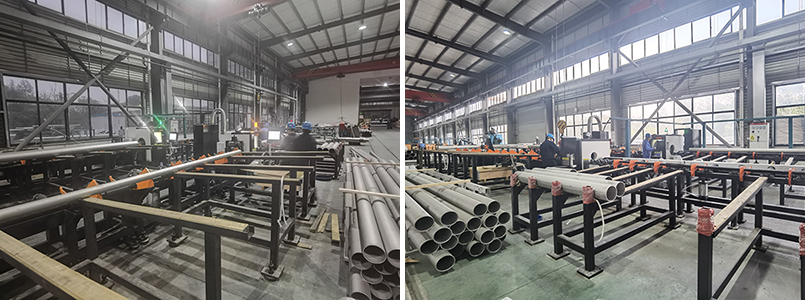

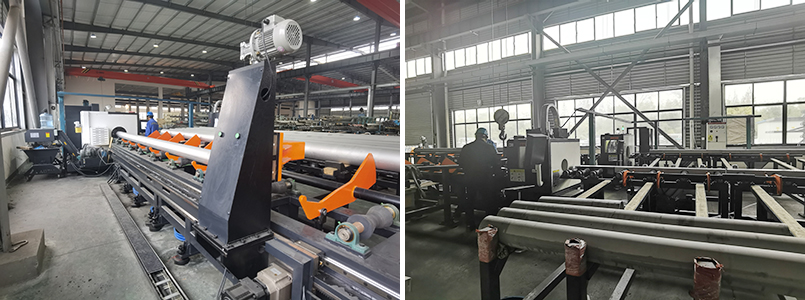

现场图:
