W系列超大范围管道切割坡口机

沃尔特W系列超大范围管道切割坡口机、依照国际通用管道标准设定加工范围可对各种规格的管道、容器、法兰进行单切断或单坡口加工、更可以同时完成切断坡口加工、还可以进行复合型坡口及法兰面加工,其设计巧妙,安装和………

型号:W 加工:坡口 应用:管道/管子 范围:Ф305-2438mm 驱动:数控式, 电动式, 气动式, 液压式 类别:管子切割坡口一体机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介
沃尔特W系列超大范围管道切割坡口机,是针对厚壁管、大直径等重型管道的切割坡口加工,以及法兰面加工而研发的一种便携式机床。总共8个型号,切屑管径范围:305mm-3050mm,单个型号切削直径跨度为12英寸。机体同样为对开式圆环结构,拆分和组合非常便捷,可安装于管线的任何位置。本系列产品以其超大加工范围,超强切削能力,在核电,热能,石油,天然气和造船等行业管道和法兰的检修工程和安装现场得到了广泛应用,深受广大用户认可。

产品特点

1、安装于管子外壁,多点夹紧;

2、一次装夹,切割和坡口同时进行;

3、完全的冷切割方式,不改变管子材质;

4、自动进刀,无须手动调整,高效率,高品质;

5、机体为对开式圆环结构,可分为两瓣,安装于管线的任何位置,快捷方便;

6、适用于各种等级的碳钢、不锈钢、合金钢等金属管材的切割坡口加工;

7、可根据客户要求加工不同形式的坡口:“U”单“V”双“V”及“J”型;

8、加工范围更广:管子直径从12寸到96寸,均可选型加工;

9、可选驱动方式:电动式,气动式,数控式,液压式;

10、双驱动或多驱动接口,满足大型或重型管道加工要求


加工功能

1、管道切断

2、管端内、外坡口

3、管端平口

4、同时切断坡口

5、复合坡口

6、镗内孔

7、管外壁修复

8、加工法兰面

9、车槽


坡口类型

坡口类型及坡口角度,以及加工管道材质,请订购前申明

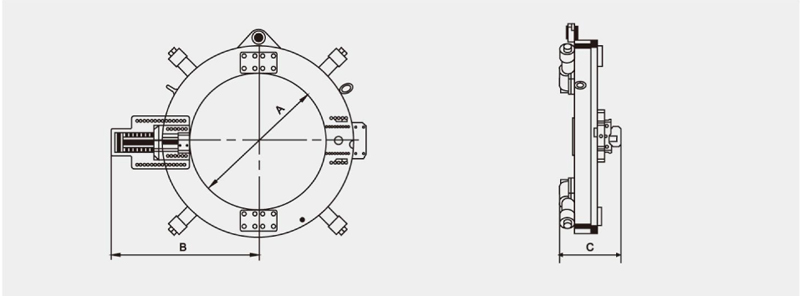

技术参数

型号

加工范围

切削壁厚(mm)

刀盘转速(rpm)

外径(mm)

OD (inch)

单刀

叠刀

W24

Ф305-610

12"~24"

≤25

≤110

14

W36

Ф610~914

24"~36"

≤25

≤110

11

W48

Ф914~1220

36"~48"

≤25

≤110

9

W60

Ф1220~1524

48"~60"

≤25

≤110

5

W72

Ф1524~1829

60"~72"

≤25

≤110

4

W84

Ф1829~2134

72"~84"

≤25

≤110

4

W96

Ф2134~2438

84"~96"

≤25

≤110

3


驱动选择

电动式
能源供应方便,性能稳定,应用广泛
电源要求:230V 1PH 50/60HZ
老款碳刷电机功率:1.4KW,1.7KW,2.4KW
升级无刷电机功率:1.5KW,2.0KW,3.0KW

气动式
安全防爆,性能稳定,便于维护
气源要求:1500-3000L/min@0.63-0.8Mpa
功率:2HP,3HP,4HP

数控式
动力强劲,噪音低 ,性能稳定,高承载,可连续作业
电源要求:230V 1PH 50/60Hz或380V 3PH 50/60Hz
功率:1.5kw,2KW,3KW

液压式
动力强劲,噪音低,性能稳定,高承载,可连续作业
液压要求:28-50L/min @13Mpa
适配电源:380V 3PH 50/60Hz

非标产品可根据客户要求设计制造。


机体结构与材质

1、标准型:合金钢,表面离子氮化,相对重量较重,但坚固耐用;

2、轻便型: 采用航空级铝合金材质,重量轻,适于高空作业;

加工刀具
为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。


1、成型刀具2、嵌入式刀具

材质:M42和M35
种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀,内坡口刀
角度:0度,30度,37.5度,双面30度,37.5+10度
长度:三种90mm,150mm,200mm

刀柄材质:40Cr  刀片材质:硬质合金

种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀

角度:0度,30度,37.5度,双面30度,37.5+10度

长度:三种90mm,150mm,200mm




加工现场
